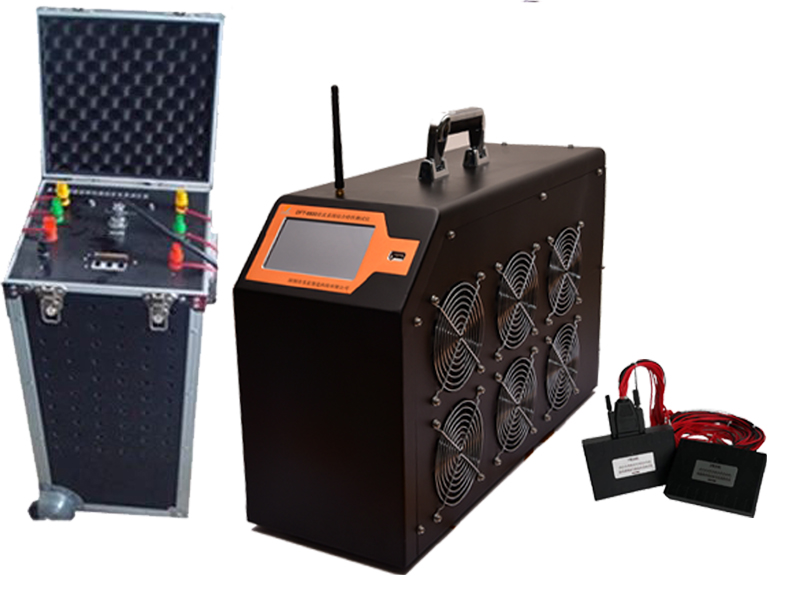

DFT-8800直流电源综合测试仪

发布时间:2020-01-16 21:41
浏览:66
公司基本资料信息
单价:面议
供货总量:1000 台
所在地:广东 深圳市
起订量:1 台
发货期限:10 天内发货
有效期至:长期有效
产品详细说明


一、产品概述

   直流电源综合测试仪,是根据国家关于《电力系统用蓄电池直流电源装置运行与维护技术规程》的相关要求而设计出,可实现对不同容量充电机及蓄电池组容量的检测和试验,并能准确可靠测试出变电站直流电源系统的稳压精度、稳流精度、纹波系数等参数。同时配备直流电源综合测试仪数据分析软件,对上传至计算机的测量数据进行各种分析。


二、功能说明

    综合测试功能:综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压、并计算出稳压精度、稳流精度、稳压纹波系数和稳流纹波系数。

    稳压精度测量功能:交流输入电压在额定电压±10%范围内变化,负荷电流在0100%额定值变化时,直流输出电压在调整范围内的任一数值时其稳压精度。

    稳流精度测量功能:交流输入电压在额定电压±10%范围内变化,输出电流在20%~100%额定值的任一数值,充电电压在规定的调整范围内变化时其稳流精度。

    纹波精度测量功能:充电装置输出的直流电压中,脉动量峰值与谷值之差的一半,与直流输出电压平均值之比,计算出稳压纹波系数和稳流纹波系数。

    蓄电池放电功能:数字化控制恒流放电,自动实现实时监测单节和整组蓄电池的电压,蓄电池放电显示测量直流电流、测量直流电压和放电时间,并计算出放电容量。

    在线监测放电功能:可以实时通过无线通信监测,记录单节或整组蓄电池的电压,并在PC机上实时曲线和柱状图显示。

    自动保护功能:可通过设定蓄电池组和单体电池低保护电压、放电容量、放电时间四种门限报警而实现自动保护。

    数据分析功能:可通过PC机软件,对测量数据进行系统分析。


三、
特 点

1、采用大屏幕液晶屏显示,全中文界面,触摸方式操作,使用简便。

2、全自动测试:仅需依据充电机技术指标设置相关测试参数,装置就可全自动完成交流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。

3、可自动在线实时检测、记录单节或整组电池的电压。

4、具有自动测试保护功能:当在测试过程当中,检测到整组或者单体电池异常时,则自动终止测试,防止对电池造成过放电,完全避免对设备造成冲击;也可根据需要人为终止正在进行的测试过程。

5、可将数据传入计算机,进行入库管理,可以进行长期历史数据保存和分析。


四、技术指标

三相调压装置与放电测量负载分开。

三相调压装置功率:15KVA,额定电流:50A

环境温度:    -20+55

放电测量负载:

工作电源: AC220V±15   频率  50HZ

额定放电电流:≤50A(电流可定做)

直流电压Vdc0280V  ±0.5

纹波电压Vpp010V  ±0.5

直流电流测量:050A  ±1

放电电流:050A

内存容量: 128MFLASH

显示屏: 320×240 彩色图形LCD + 触摸屏

通讯接口:USB

外形尺寸及重量:主装置体积:500×360×420(mm)     主装置重量:15Kg
调压装置体积:260×350×600(mm)   调压装置重量:18Kg

适用电压等级:110V220V48V系统,电流200A,订货注明)

五、直流电源综合测试接线示意图

    直流电源测试

如图所示,测量连接时需断开直流电源与电池组和负载的连接,三相交流电源接调压装置的输入,三相调压器的输出接直流电源的输入。直流电源的输出接接放电测量负载的输入(注意正负极性,不要接反)。连接放电测量负载与三相调压装置的控制测量电缆。同时放电测量负载接入工作电源AC220V

    蓄电池放电测试示意图

    上图为蓄电池组核容性放电测试示意图,具体操作方法请参照说明书。
